儀器簡介

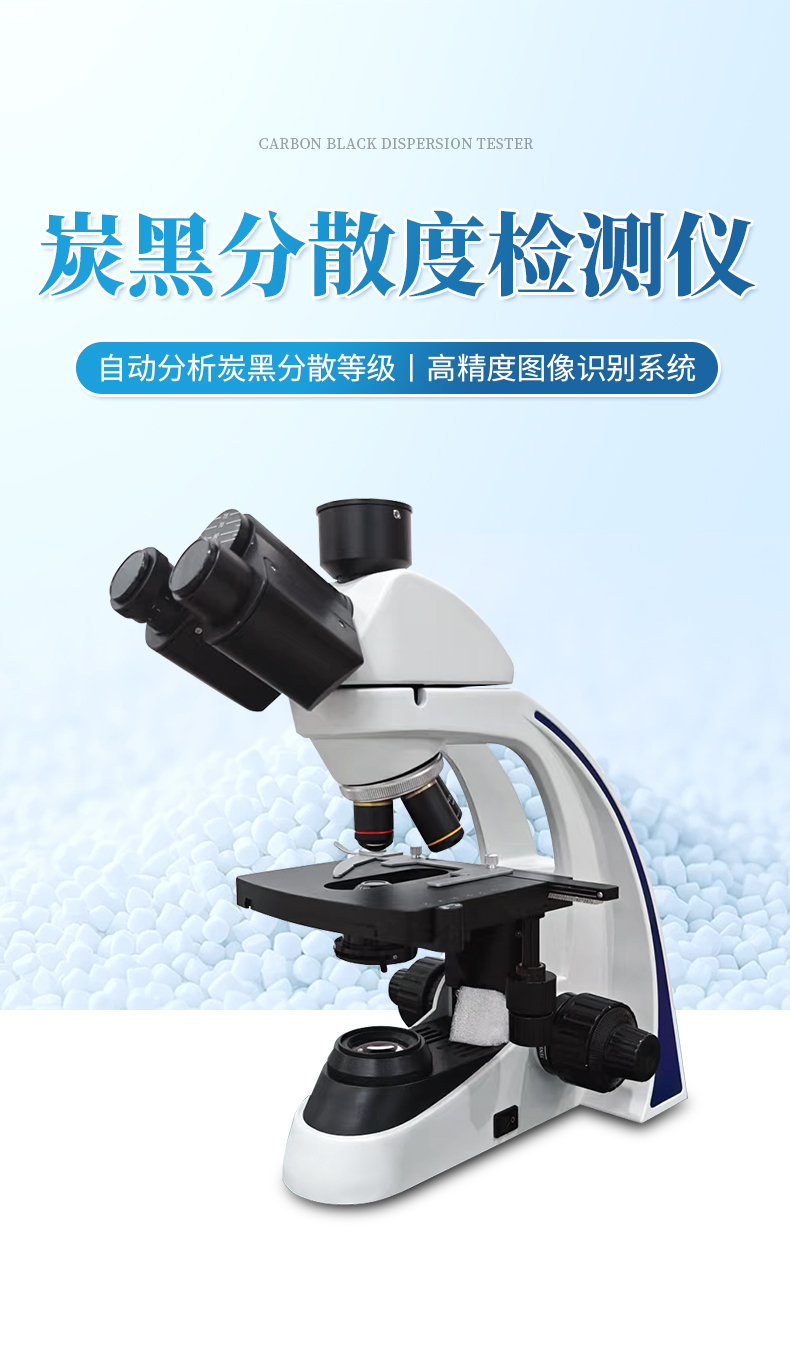

YP-TF炭黑分散度檢測儀是山東優云譜光電科技有限公司根據國際標準GB/T 18251-2019針對聚烯烴管材、管件和混配料中顏料或炭黑分散的檢測儀器。

該儀器適配基于YP-TF的軟件及相應的顯微鏡，通過對炭黑粒團的尺度、形態、及散布情況的測量，可以建立起這些參數與力學性能、抗靜電性能、吸濕性能等宏觀性能指標的內在聯系。

YP-TF對塑料材料的品質保障、生產工藝、新品研發產生積極影響，同時推進企業和行業技術水平的快速提升。

主要特點

u 采用專業圖像分析法由計算機完成炭黑分散度等級的判定，檢測精度高

u 對目標炭黑粒徑可從微米級到毫米級進行分析；

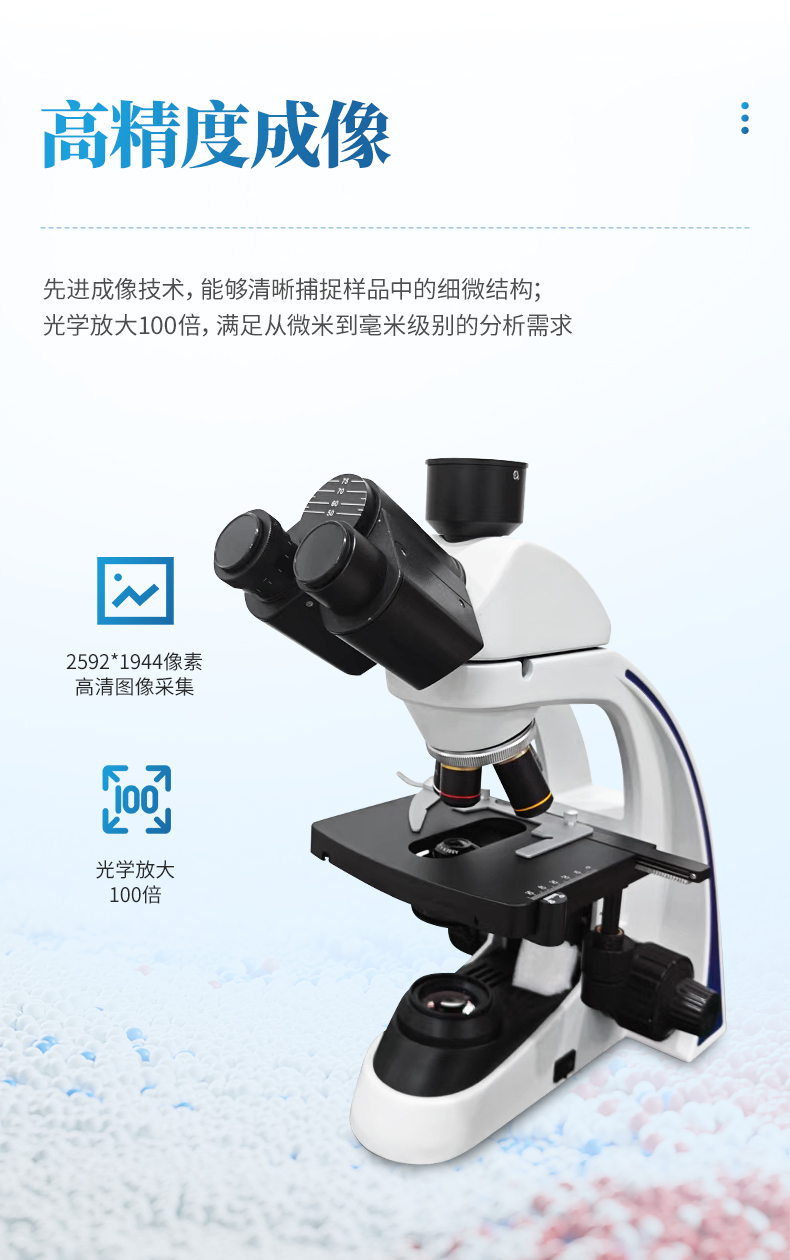

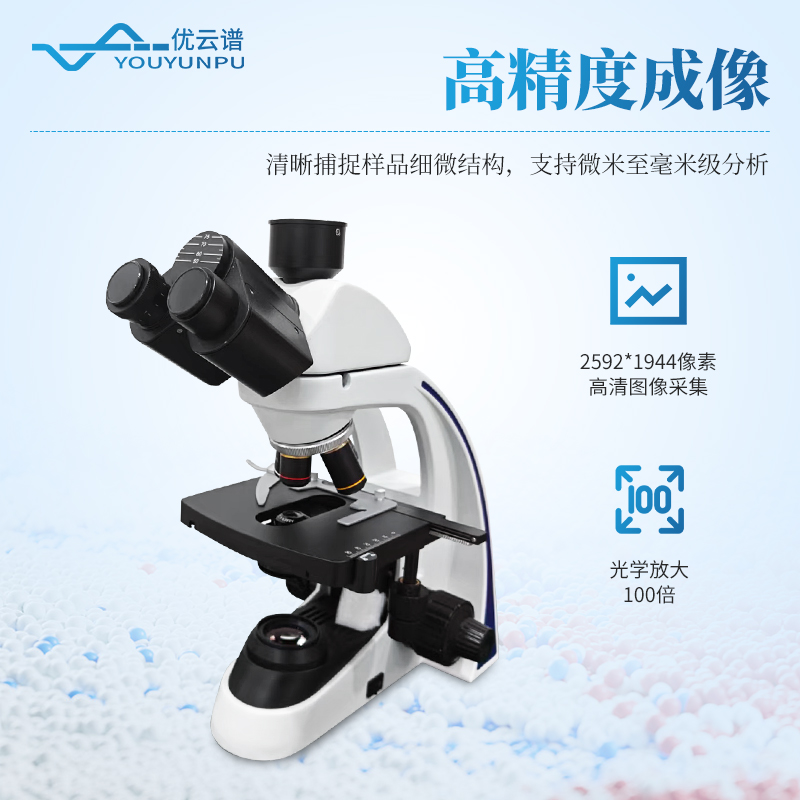

u 配備專業顯微鏡，配以500萬CMOS圖像傳輸器；

u 可單張保存圖像，圖像大小由640*480,1024*768,1280*1024,2592*1944四種大小可供選擇；

u 豐富的圖像處理功能，滿足多種圖像處理需要；

u 軟件具有自動和手動兩種方式進行炭黑圖像分割；

u 軟件可滿足對局部分析的要求；

u 配備測微標尺，可進行像素點尺寸校準，并且軟件具有移動標尺功能，可進行任意兩點距離測量；

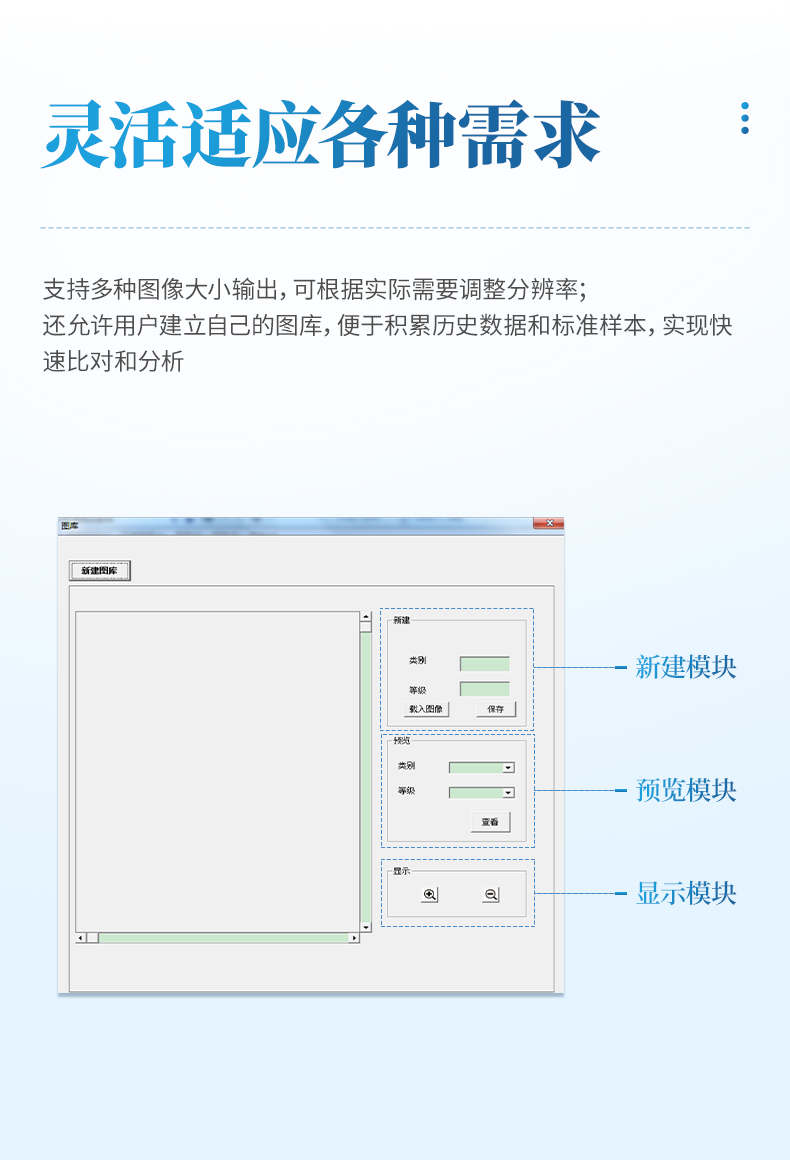

u 客戶可以自行建立標準圖庫；

u 輸出結果涵蓋炭黑粒團的個數、粒徑、面積等，并可以數據報表和excel的形式進行輸出；

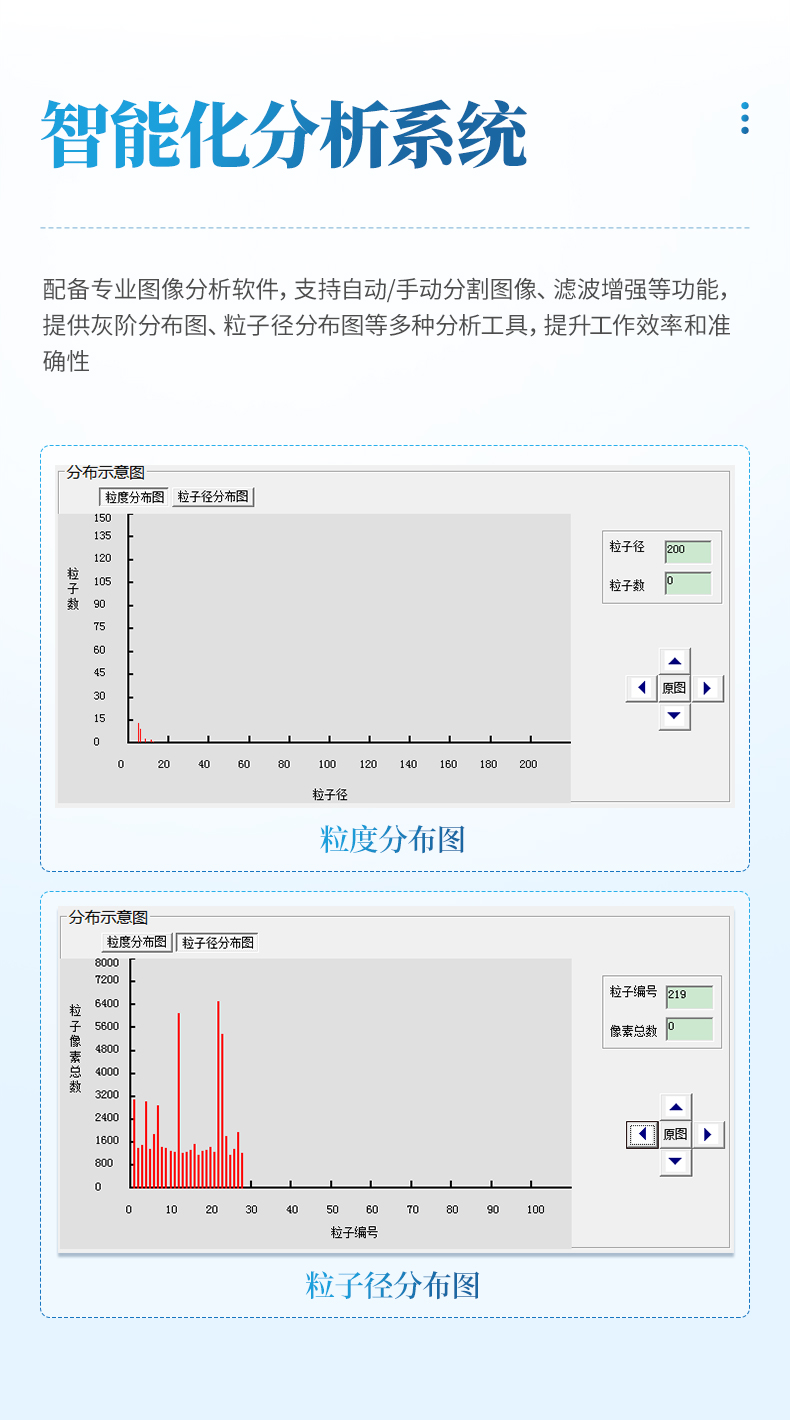

u 提供圖像灰階分布圖、粒子徑分布圖、粒度分布圖；

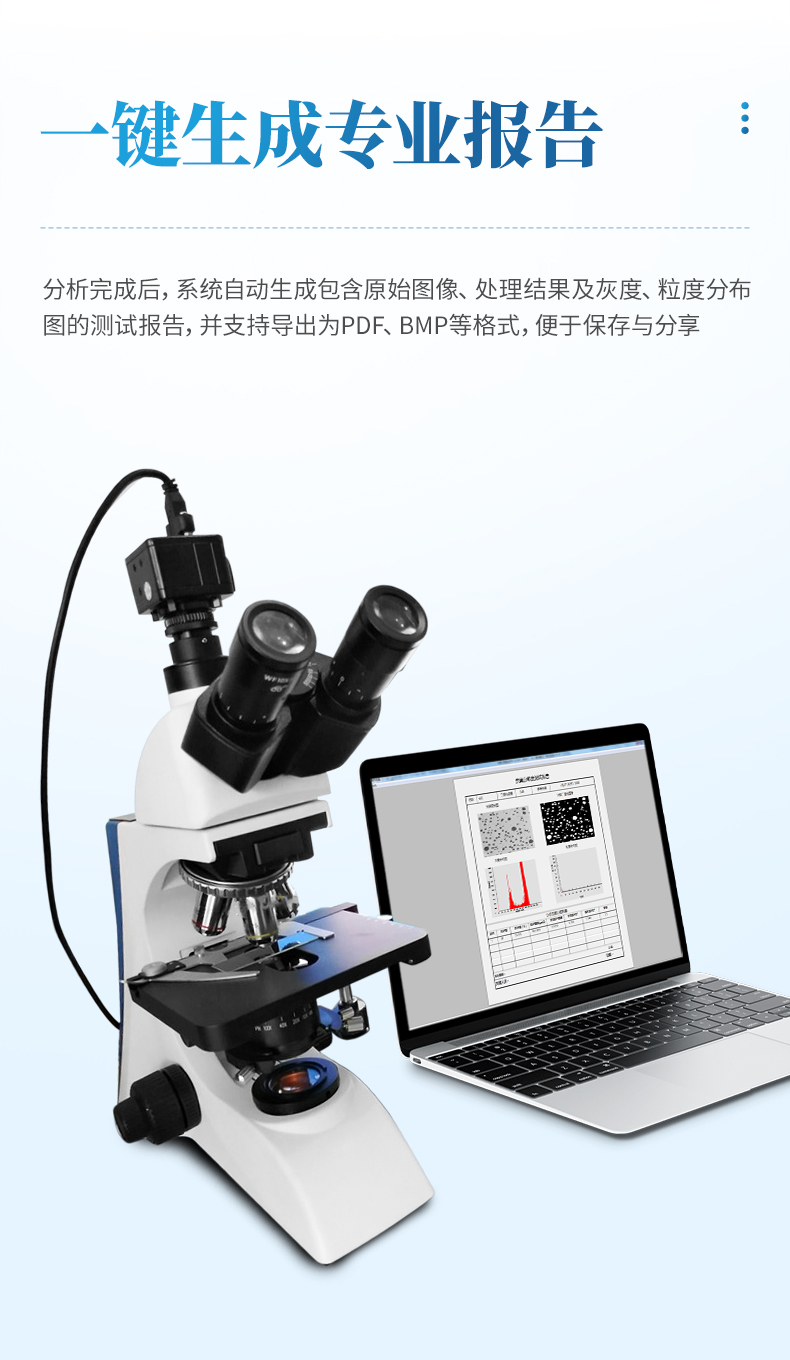

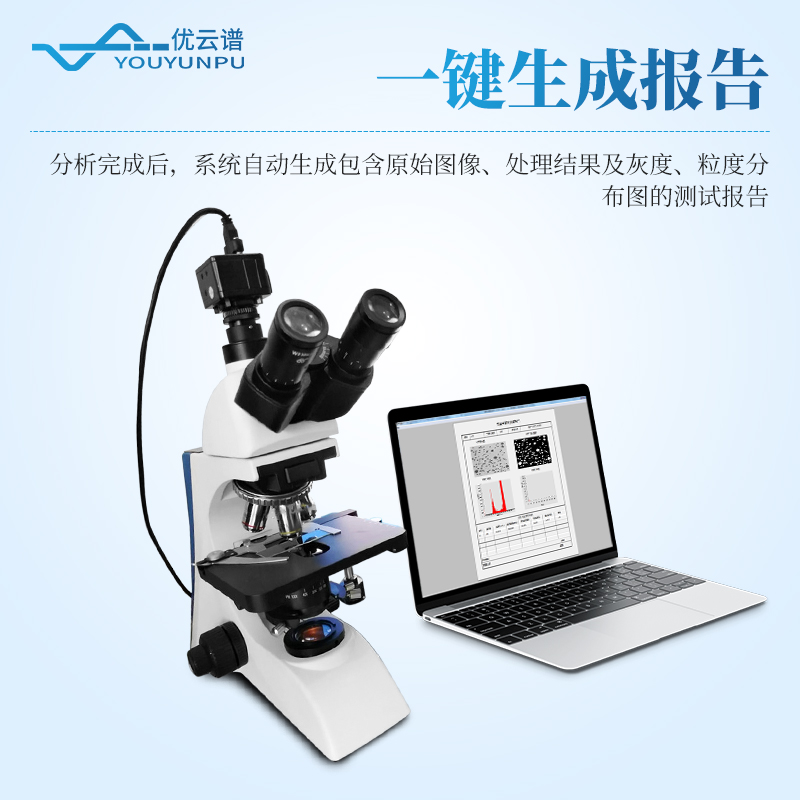

u 報告結果包括：樣品名、標準名、原始圖像、灰階圖等。報告輸出格式多樣，可以選擇圖片格式或pdf格式進行保存；

u 軟件試用各種主流操作系統，與win7/win10/winXP等有很好兼容性；

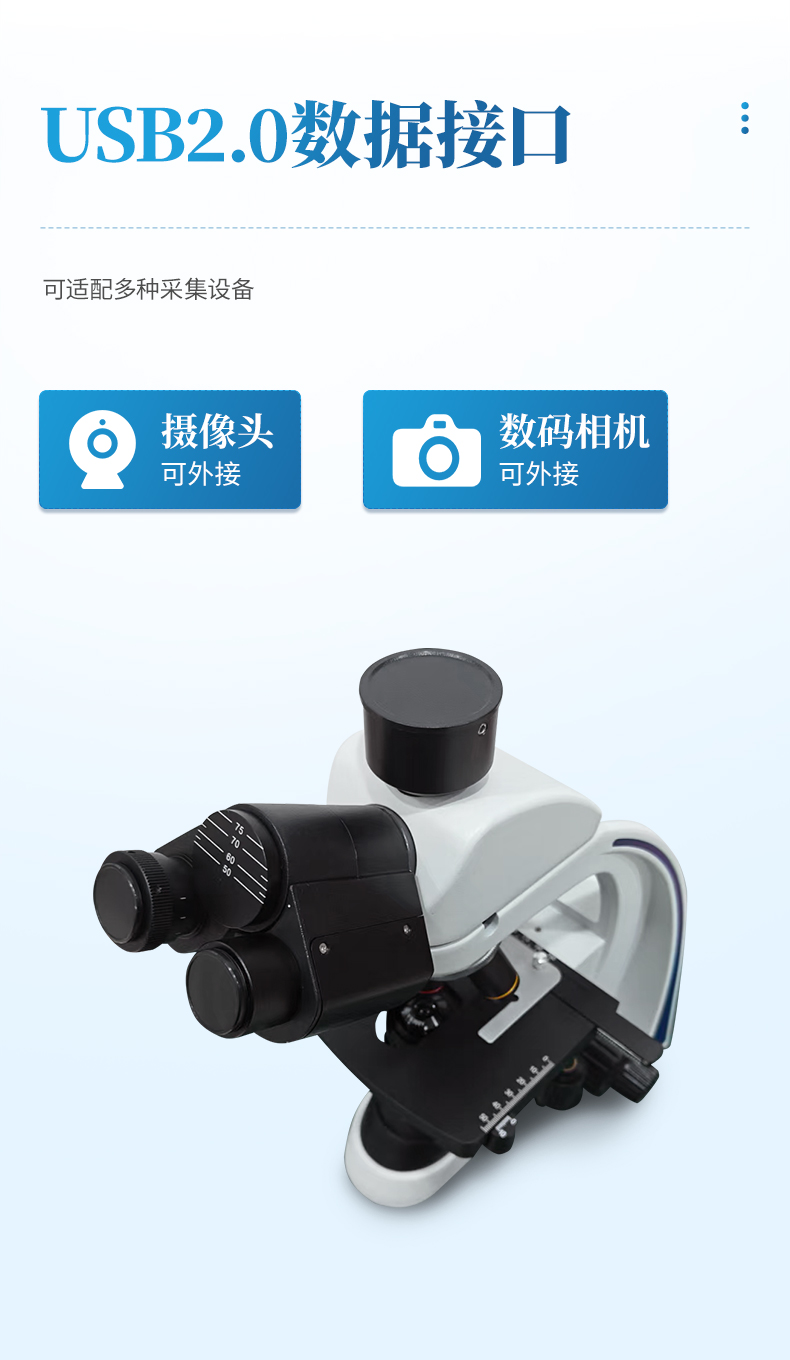

u 采用usb2.0數據接口，可適配多種采集設備（如：攝像頭或數碼相機）。

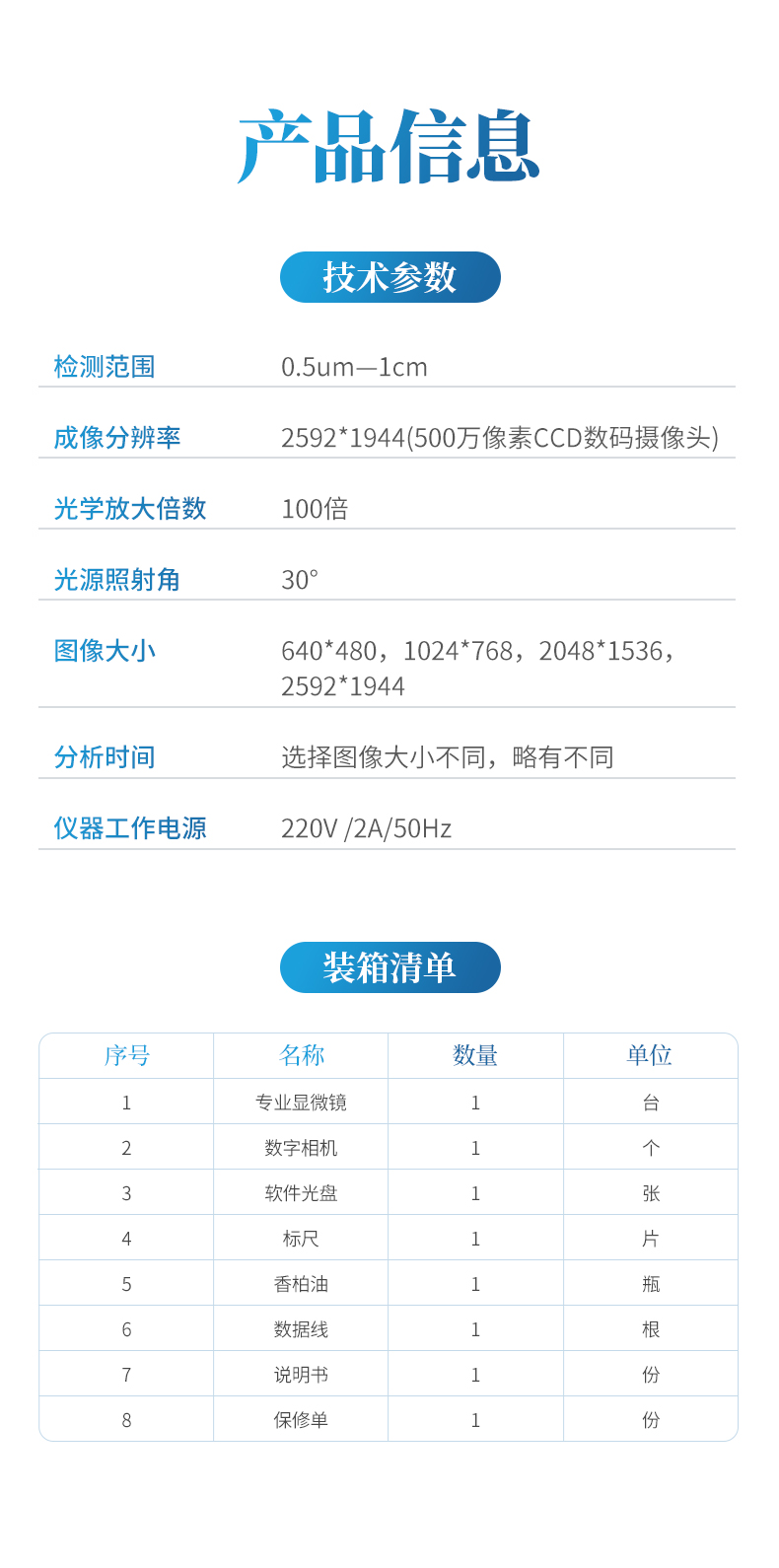

技術參數

軟件功能介紹

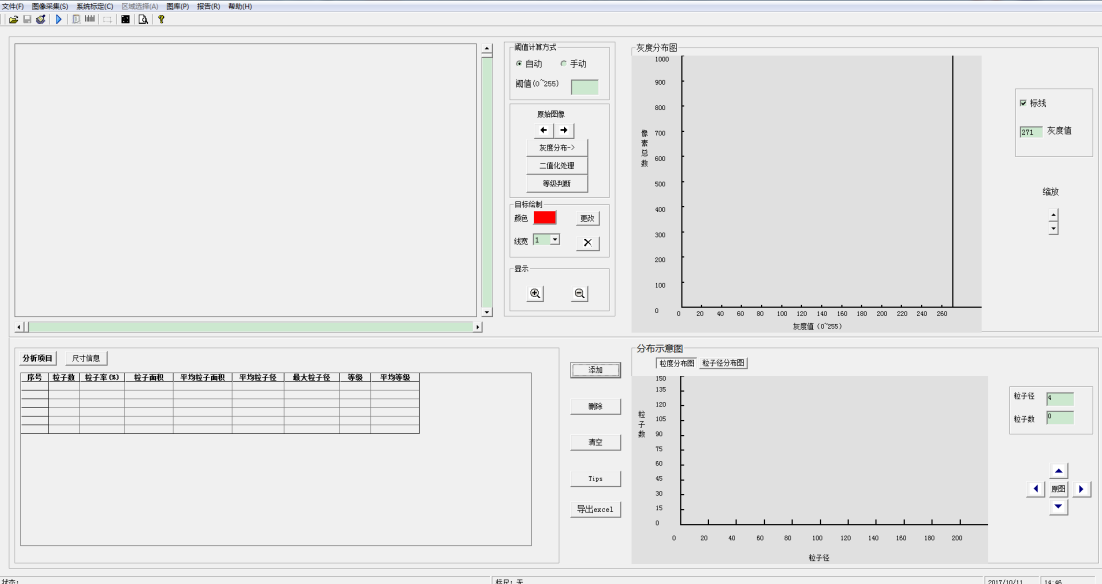

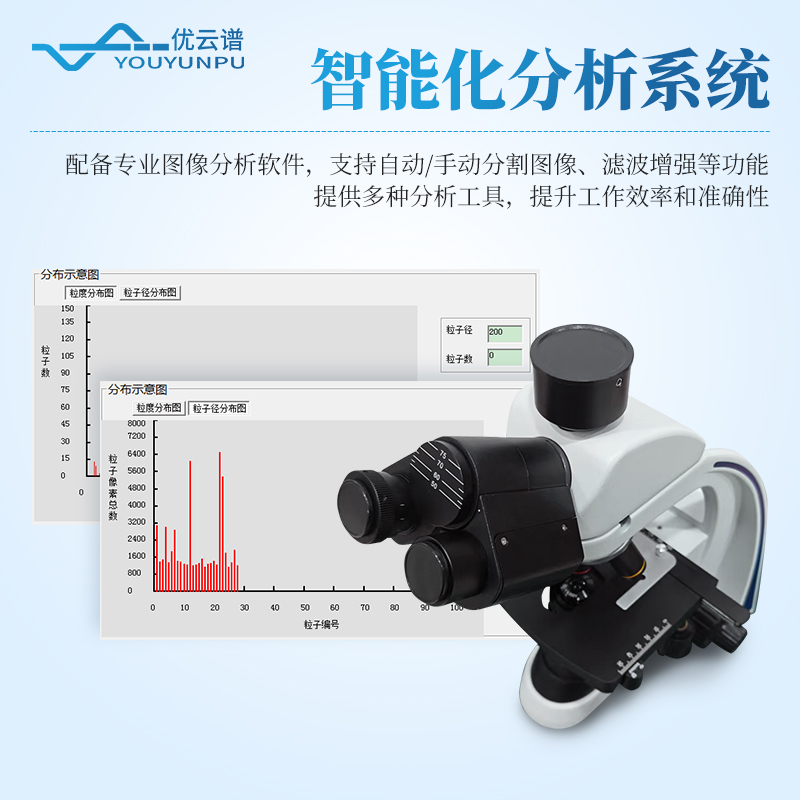

該軟件主要功能包括：(1) 炭黑圖像處理、(2) 炭黑圖像采集、(3) 系統標定、(4) 等級判斷、(5) 圖庫建立、(6) 報告輸出。軟件主界面如下圖所示：

報告

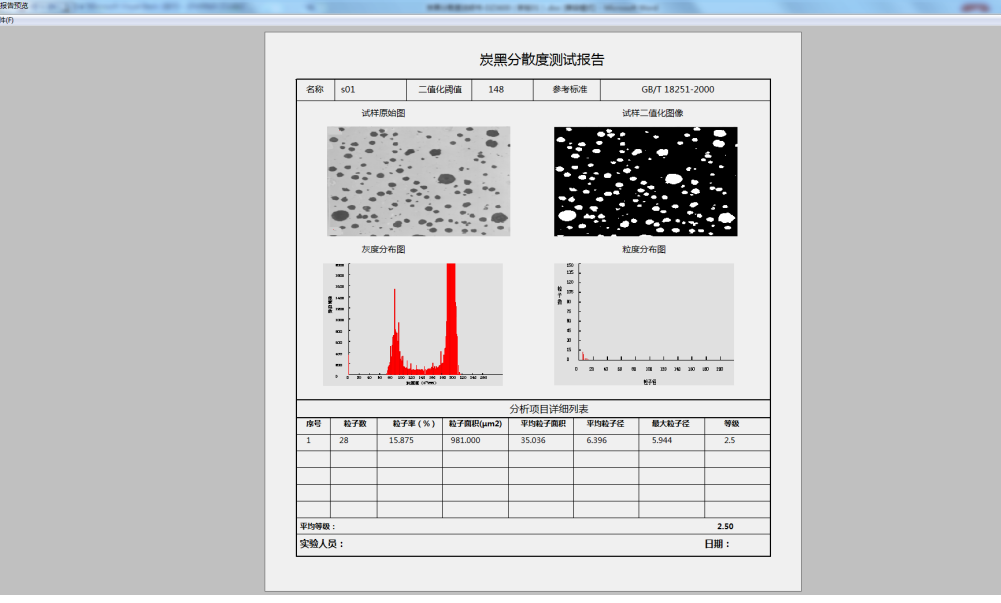

報告包括：樣品名稱、二值化閾值、參考標準、原始圖、二值化后圖像、灰度分布圖和粒度分布圖、軟件分析得到的項目參數等。如下圖所示：

點擊該界面中的文件菜單，可以將報告保存為bmp格式和pdf格式。也可以通過在報告界面上點擊右鍵，完成保存功能！
